Сентябрь1. По изометрической проекции модели выполнить 1). вид сверху; 2). главный вид; 3). вид сбоку слева….
Предмет: Другие предметы
Уровень: студенческий

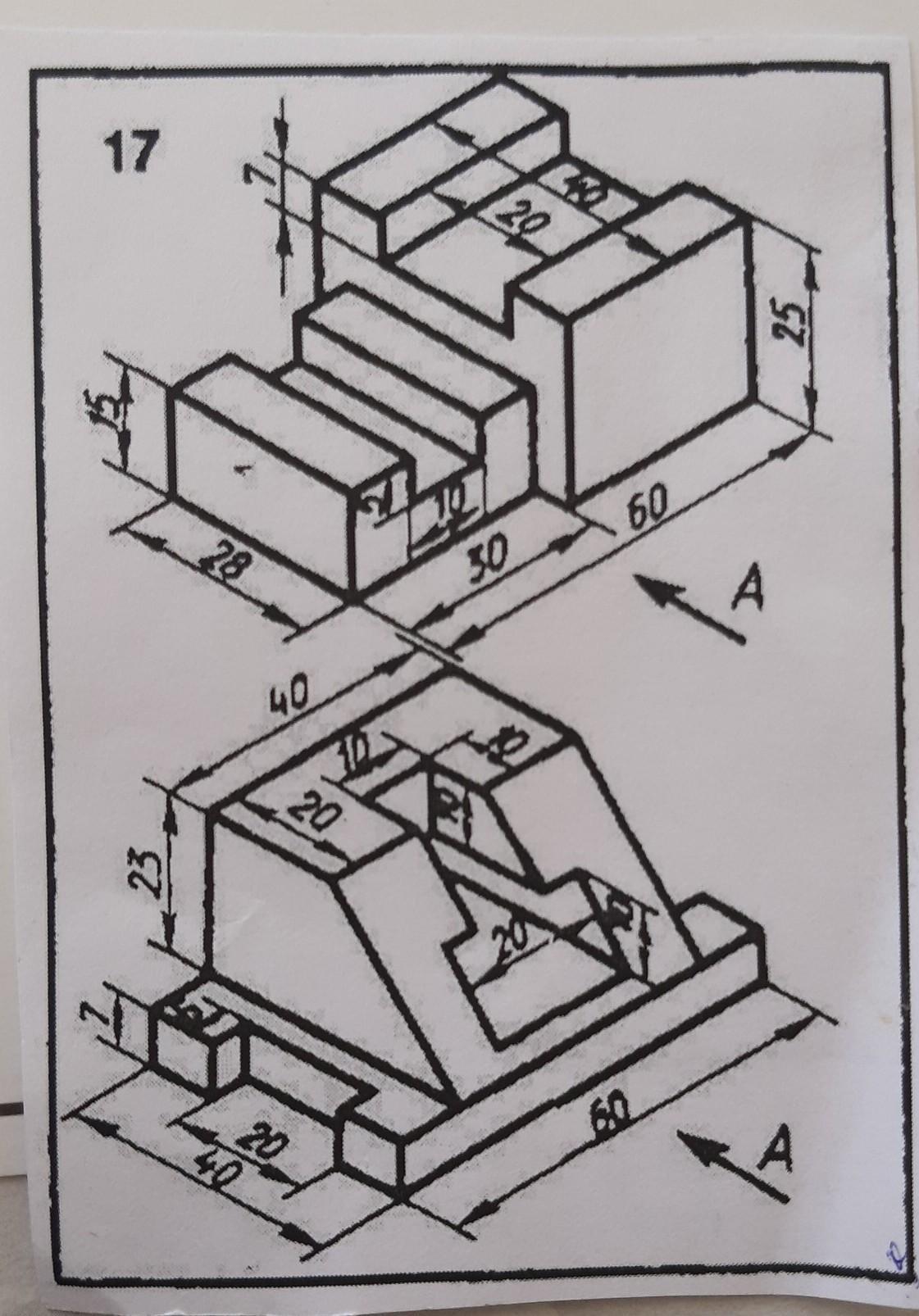

1. По изометрической проекции модели выполнить
1). вид сверху;
2). главный вид;
3). вид сбоку слева.
2. Выполнить простой разрез, на главном виде и виде сбоку слева совмещая
половину вида с половиной разреза; разрез расположить справа от вертикальной оси
симметрии.
3. Нанести необходимые размеры.
Кому не сложно, помогите
Ответ:

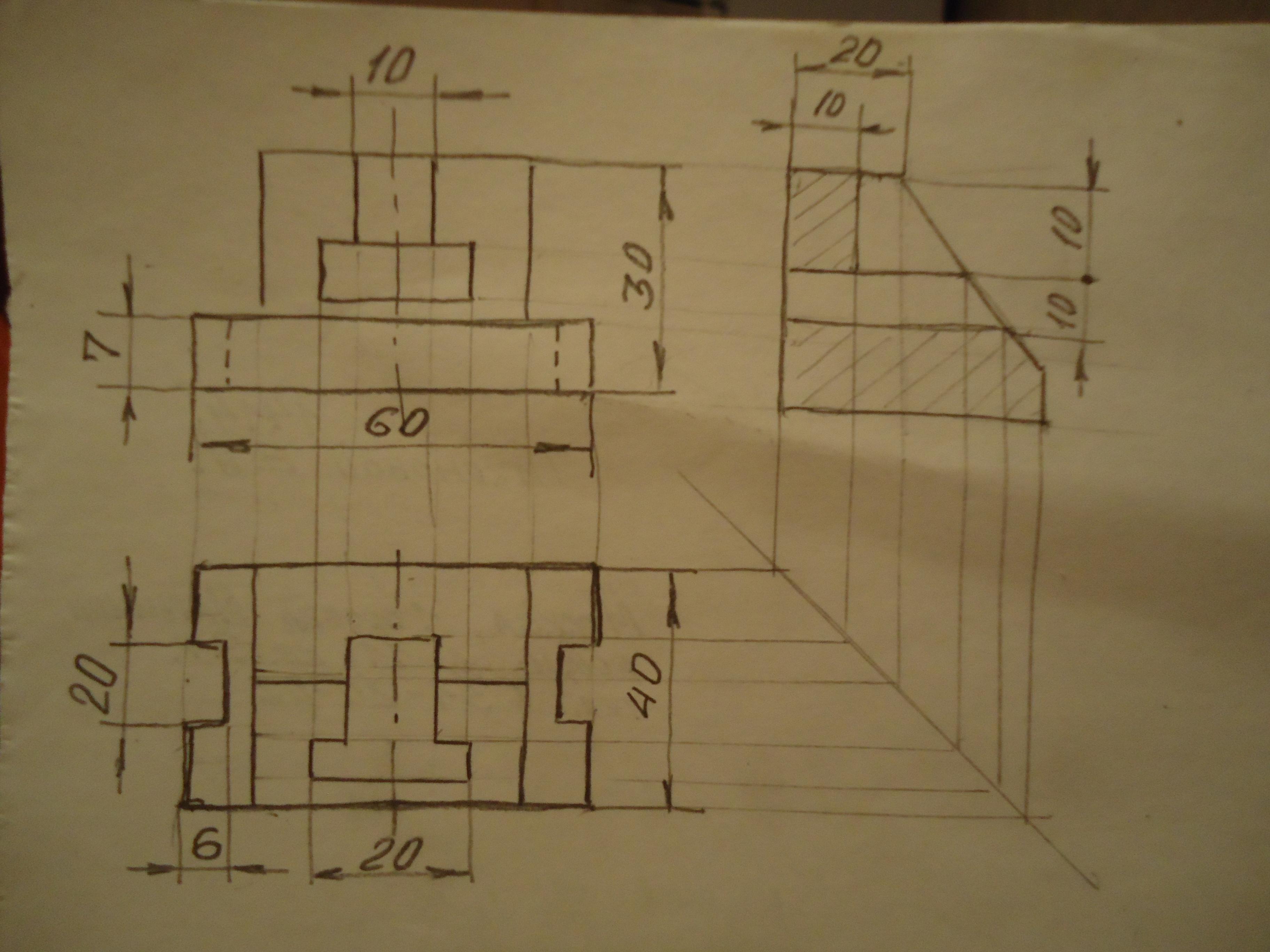

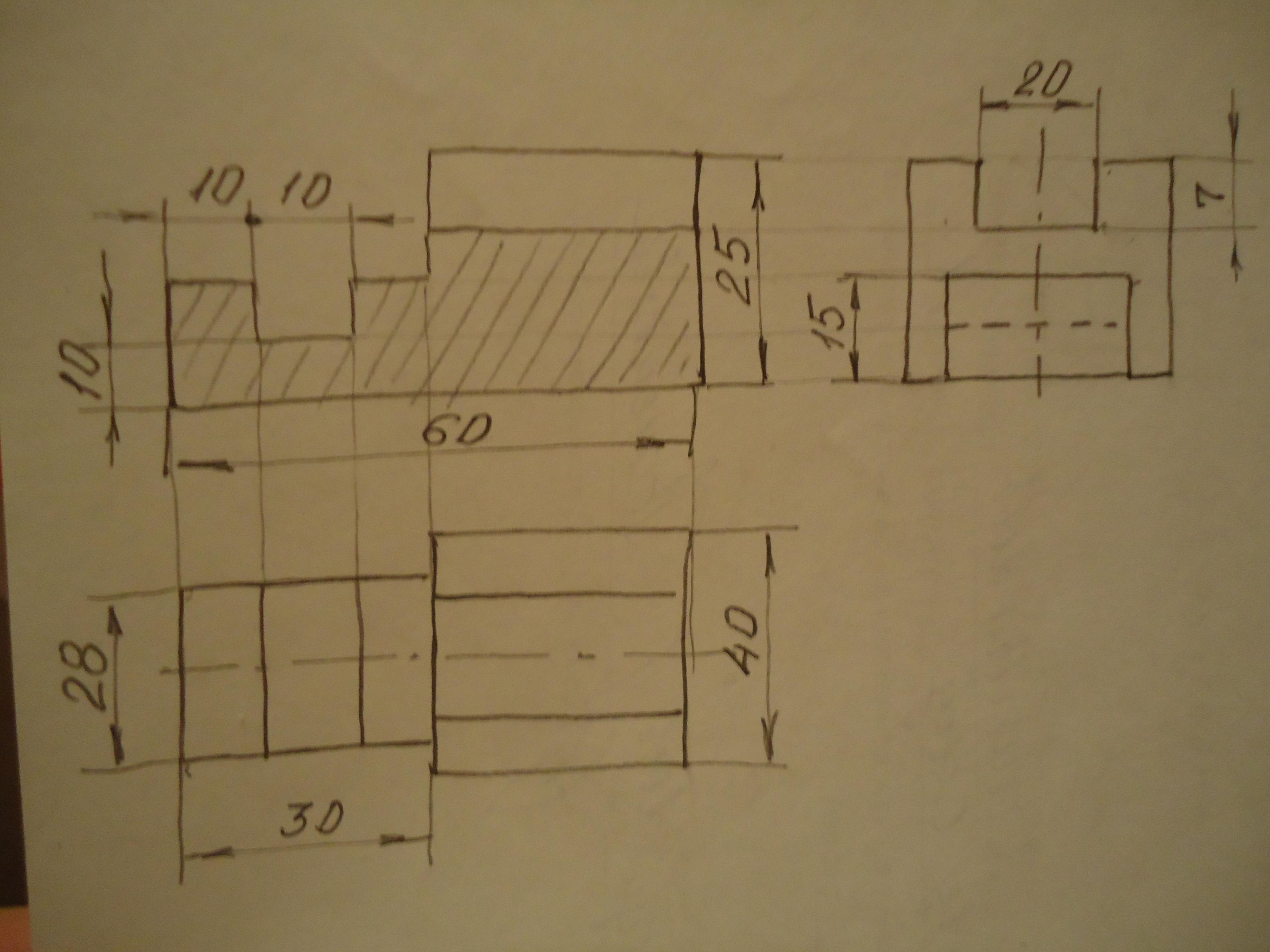

Чертежи деталей из трёх проекций см. на фото.
Объяснение:
Чертежи выполнены от руки с сохранением пропорций на глаз.
Для первой детали выполнен фронтальный разрез.
Для второй детали выполнен профильный разрез, хотя вы просили горизонтальный. Мне кажется, что профильный нужнее, чем горизонтальный, т.к. горизонтальной плоскости симметрии у детали нет, а выбирать её произвольно по высоте не очень удобно.
Горизонтальный разрез можно сделать, если учитель показал, где надо рассечь деталь.
Надеюсь, что смогла вам помочь.
