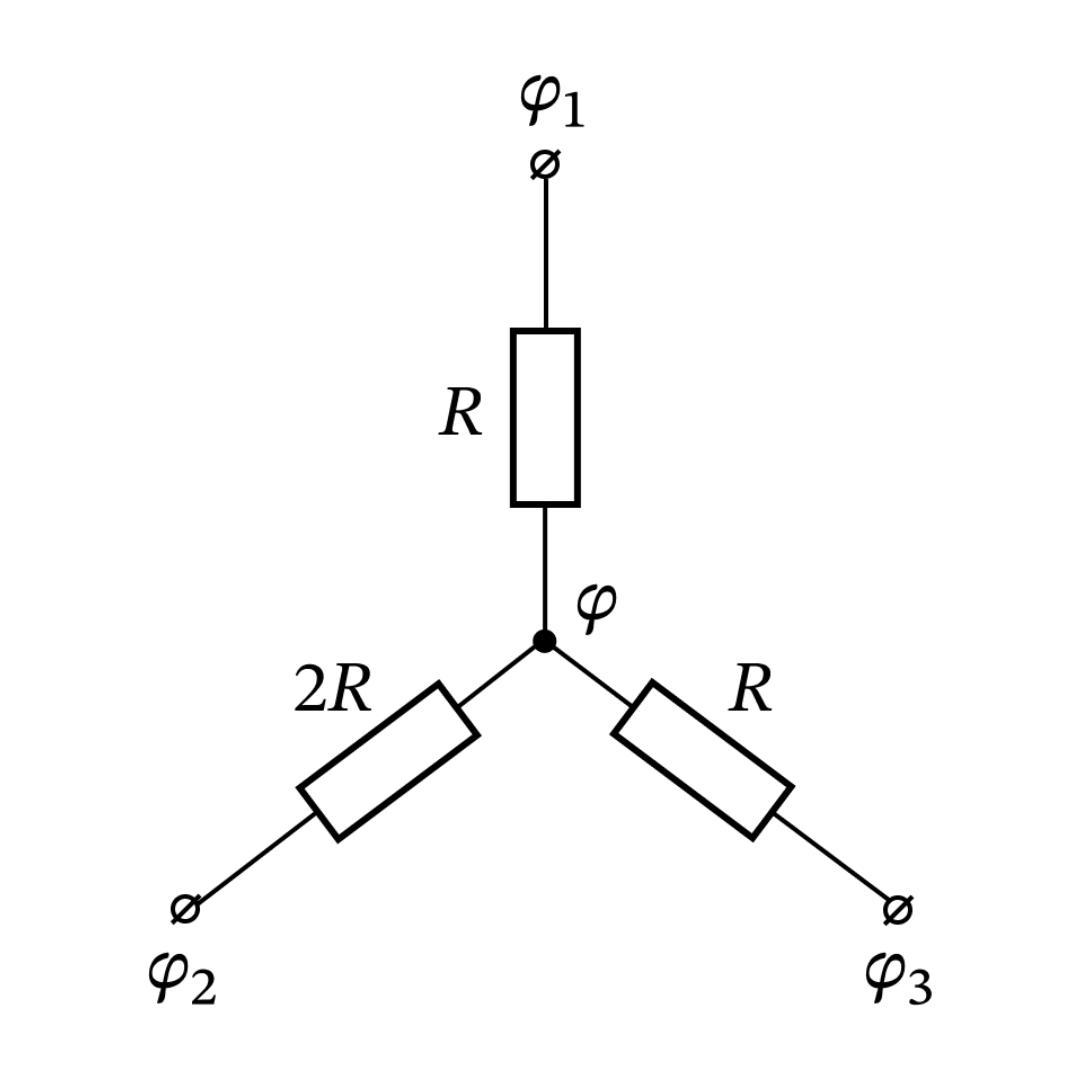

Определите значение потенциала φ узла фрагмента электрической цепи, состоящей из резисторов сопротивлением R, 2R и R, если известны потенциалы точек φ1=10 В, φ2=4 В, φ3=1 В. Ответ выразите в вольтах, округлите до десятых.
Ищете решение задачи по Определите значение потенциала φ узла фрагмента электрической цепи, состоящей из резисторов сопротивлением R, 2R и R, если известны потенциалы точек φ1=10 В, φ2=4 В, φ3=1 В. Ответ выразите в вольтах, округлите до десятых. для 5 - 9 класс? На странице вы найдете не только подробное объяснение задачи, но и обсуждения от других участников. Ответы на этот вопрос уже добавлены. Этот вопрос относится к Физика, и помогает разобраться в теме Определите значение потенциала φ узла фрагмента электрической цепи, состоящей из резисторов сопротивлением R, 2R и R, если известны потенциалы точек φ1=10 В, φ2=4 В, φ3=1 В. Ответ выразите в вольтах, округлите до десятых.. На нашем сайте вы можете задать собственный вопрос и получить помощь от опытных экспертов.
Ответ:
Объяснение:
Пусть:
I₁ = I₂ + I₃
Тогда:
(φ₁ — φ) / R = (φ₂ — φ) / (2R) + (φ₃ — φ) / R
или:
2·(φ₁ — φ) = (φ₂ — φ) + 2·(φ₃ — φ)
2·(10 — φ) = (4 — φ) + 2·(1 — φ)
20 — 2φ = 4 — φ + 2 — 2φ
φ = — 14 В
